Тепловозезионное устройство Nocpix (IRAY) ACE 2 H50R

Тепловизионный прицел Nocpix Ace 2 H50R – модель второго поколения ACE с сенсором 640×512, светосильный объектив 50 мм F0.9 и встроенным лазерным дальномером. Детектор с шагом пикселя 12 мкм и чувствительностью NETD ≤12 мК работает с частотой 60 Гц, обеспечивая стабильное отображение движущихся объектов и мелких температурных отличий. Оптическая конфигурация с базовым увеличением 3× рассчитана в первую очередь на наблюдение средних и больших дистанций.

Полный диапазон увеличения составляет 3-24×, поле зрения – 8,8°×7,0°, или 15,4×12,3 м на 100 м. Дальность обнаружения цели размером 1700×500 мм достигает 2600 м. Для обработки изображения используется R+ 2.0, а Dual Clarity позволяет выбирать между режимами Motion для динамической сцены и Still для более детального изучения неподвижного объекта.

Встроенный LRF 2.0 измеряет расстояние до 1200 м и передает данные в Ballistic Calculation 2.0. Дополнительно доступны Intelligent Tracking, электронный компас, фото- и видеозапись со звуком, RAV, память 64 ГБ и 5G Wi-Fi. Двойная система питания обеспечивает до 8 часов работы при 22°С, а магниевый корпус массой 920 г рассчитан на энергию отдачи до 7000 Дж.

Сенсор 640×512 с частотой 60 Гц

В основе Nocpix Ace 2 H50R находится неохлаждаемый VOx-сенсор с разрешением 640×512 и размером пикселя 12 мкм. В сочетании с 50-миллиметровой оптикой такой формат придает модели выраженную дальнобойную специализацию: объект занимает заметную часть кадра уже при стартовом увеличении 3×, поэтому для его первоначального обзора требуется меньше электронного масштабирования.

Порог температурной чувствительности NETD ≤12 мК помогает разделять участки сцены с небольшой разницей температуры. Это особенно заметно на неоднородном фоне, при высокой влажности и в периоды, когда окружающие поверхность и предупределяемый объект имеют близкую температуру. Частота 60 Гц сохраняет плавное изображение при быстром перемещении цели и движении оружия.

R+ 2.0 и два алгоритма Dual Clarity

R+ 2.0 отвечает за программную обработку сигнала после его получения тепловизионным детектором. Алгоритм работает с пределами объектов, мелкими элементами и локальными перепадами температуры, одновременно контролируя уровень визуального шума. В результате полезные детали сцены остаются заметными без чрезмерного усиления контраста.

Dual Clarity позволяет изменять характер обработки под конкретную ситуацию. Motion Mode предназначен для супроводирования движущегося объекта и делает приоритетом плавность кадра. Still Mode рассчитан на спокойную сцену и усиливает восприятие мелких деталей, когда необходимо пристальнее рассмотреть неподвижную цель.

Объектив 50 мм F0.9 и обнаружение до 2600 м

Германий объектив H50R имеет фокусное расстояние 50 мм и высокую светосилу F0.9. Широкая апертура увеличивает количество теплового излучения, поступающего на матрицу, дополняя чувствительность детектора при работе в сложных погодных и температурных условиях.

Поле зрения составляет 8.8°×7,0°, или 15.4×12.3 м на расстоянии 100 м. Такая геометрия формирует более концентрированное изображение дальней зоны. Дальность обнаружения цели размером 1700×500 мм достигает 2600 м; этот показатель относится именно к обнаружению наличия теплового объекта и не является дистанцией гарантированной идентификации.

Фокусировка с центрального узла

Регулировочное колесо фокуса находится в центральной части корпуса, рядом с основными органами управления. Для корректировки резкости не нужно переносить руку к передней оправе объектива: фокус можно менять непосредственно с рабочего положения.

Такая схема удобна при переходе между объектами на разных дистанциях. После обнаружения цели оператор может оперативно уточнить фокусировку и продолжить наблюдение через окуляр, сохраняя привычное положение рук.

Ocular Zoom 2.0 и увеличение до 24×

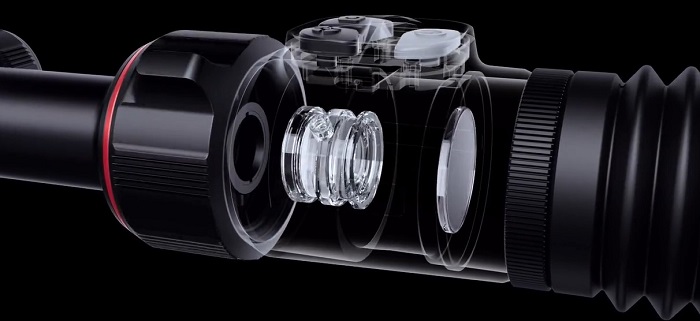

ACE 2 H50R имеет диапазон увеличения 3-24×. Ocular Zoom 2.0 синхронизирует работу окулярного и электронного масштабирования, поэтому при изменении увеличения вместе с тепловым изображением корректно меняются интерфейс и прицельная сетка.

Стартовое увеличение 3× хорошо соответствует 50-миллиметровому объективу и узкому полю зрения H50R. Для детального обзора удаленного участка масштаб можно постепенно увеличивать вплоть до 24×. При необходимости гибридный режим выключается, после чего электронным зумом можно управлять отдельно.

AMOLED 2560×2560 с круглым полем изображения

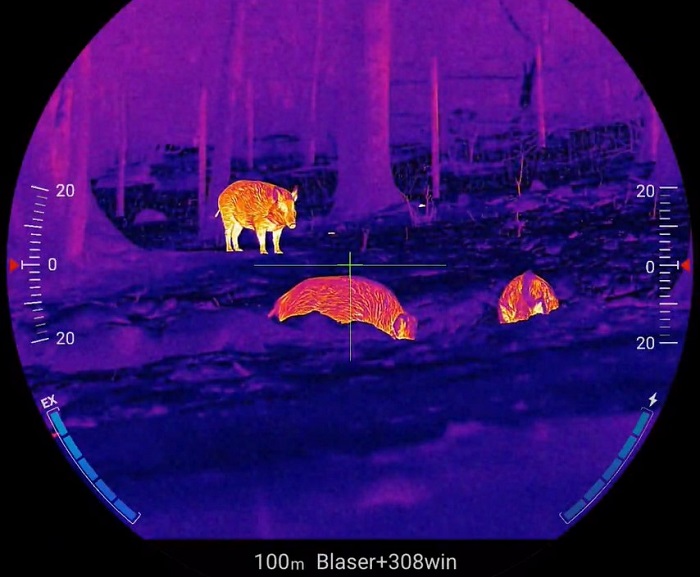

Тепловая сцена выводится на круглый AMOLED-дисплей с разрешением 2560×2560. Высокая плотность пикселей позволяет четко отображать одновременно изображения, прицельную сетку, дистанцию от LRF и служебные данные баллистического модуля.

Удаление выходного зрачка составляет 60 мм, а диаметр выходного зрачка – 10 мм. Эти параметры оставляют удобный запас между глазом и окуляром при установленном на оружие приборе. Для индивидуальной настройки предусмотрена диоптрийная коррекция от -5 до +4 дптр.

Настройка изображения под условия наблюдения

Для тепловой сцены предусмотрены палитры White Hot, Black Hot, Red Hot, Rainbow, Violet, Crimson и Viridian. Яркость экрана, контрастность и резкость можно регулировать по 10 уровням, выбирая настройки под фон, дистанцию и условия освещения вокруг пользователя.

Дополнительно доступны Ultra-Clear и Picture-in-Picture. Режим PIP выводит увеличенный фрагмент выбранной области, оставляя основное поле зрения доступным для контроля окружающей сцены. Прицел также поддерживает автоматическую, ручную и фоновую калибровку, а также коррекцию дефектных пикселей.

LRF 2.0 с дальностью измерения 1200 м

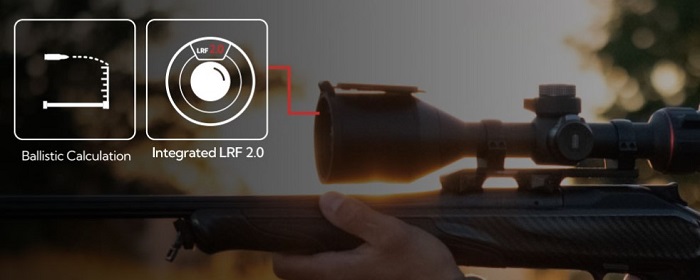

Лазерный дальномер встроен непосредственно в корпус H50R. Максимальная дистанция измерения составляет 1200 м, точность — ±1 м. Используется безопасный лазер Class 1, а для работы доступны одиночные и непрерывные измерения.

Полученное значение отображается непосредственно в поле зрения прицела и может автоматически использоваться баллистическим модулем. Благодаря этому пользователю не нужно отдельно измерять дистанцию внешним дальномером и затем вручную переносить результат в расчет.

Ballistic Calculation 2.0 для расчета точки прицеливания

Баллистический калькулятор второго поколения использует дистанцию от LRF вместе с заданными параметрами оружия и боеприпаса. В расчете могут учитываться угол стрельбы, ветер и параметры окружающей среды, после чего необходима поправка отображается непосредственно в прицеле.

Для различных конфигураций предусмотрено до восьми профилей. Пользователь может выбирать из семи типов прицельных сетей, девяти вариантов цвета и нескольких уровней яркости, разделяя настройки для различных боеприпасов или вариантов оружия.

Intelligent Tracking для сохранения направления на цель

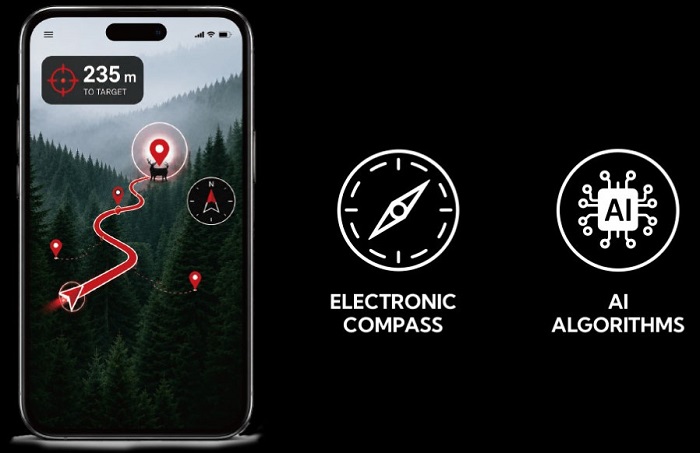

Intelligent Tracking использует одновременно лазерный дальномер и электронный компас. После измерения система связывает полученную дистанцию с направлением на выбранную точку, формируя данные, которые могут быть переданы в совместимые функции приложения NOCPIX.

Такой подход полезен после потери визуального контакта с объектом: сохраненное направление помогает ориентироваться относительно последней измеренной позиции, особенно ночью и на местности с небольшим количеством хорошо заметных ориентиров.

64 ГБ памяти, видео со звуком и RAV

Встроенный накопитель объемом 64 ГБ используется для фотографий и видеозаписей. Во время записи видео работает микрофон, поэтому вместе с тепловизионным изображением сохраняется звуковое сопровождение. Просмотреть отснятые материалы можно через встроенную галерею.

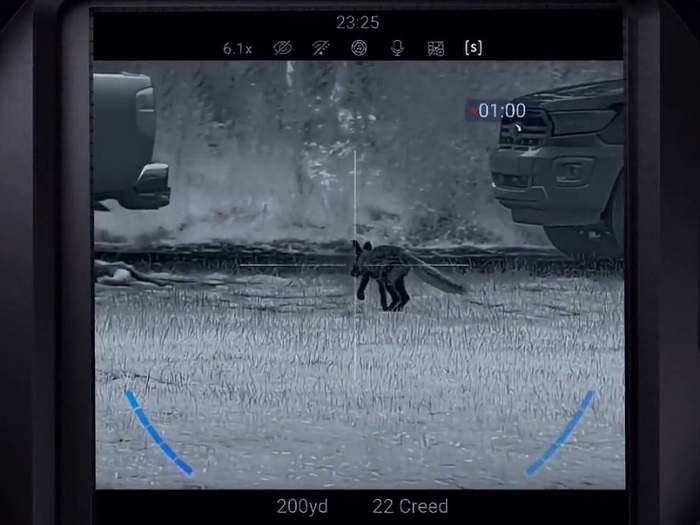

Recoil Activated Video реагирует на отдачу и автоматически сохраняет фрагмент вокруг момента выстрела. Предварительный буфер позволяет записать события, которые происходят непосредственно до срабатывания функции, без необходимости постоянно вести ручную видеозапись.

5G Wi-Fi и быстрое соединение со смартфоном

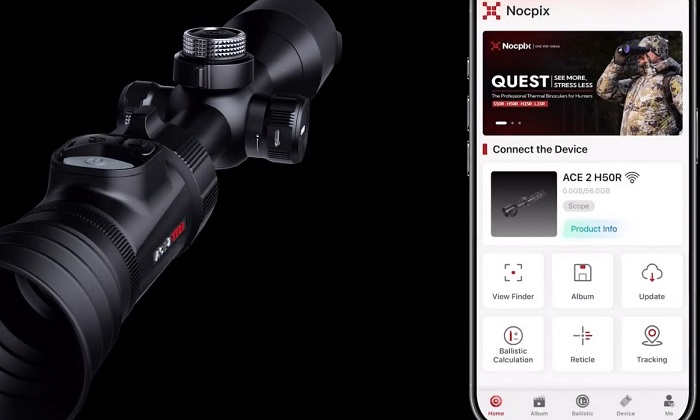

ACE 2 H50R подключается к приложению NOCPIX через встроенный 5G Wi-Fi. Система запоминает ранее сопряженное мобильное устройство, сокращая количество действий при следующем подключении.

Скорость беспроводной передачи достигает 20 МБ/с. Канал используется для передачи сохраненных фото и видео, совместимых функций ДУ и обновления программного обеспечения прицела.

Встроенный аккумулятор и сменный 18650

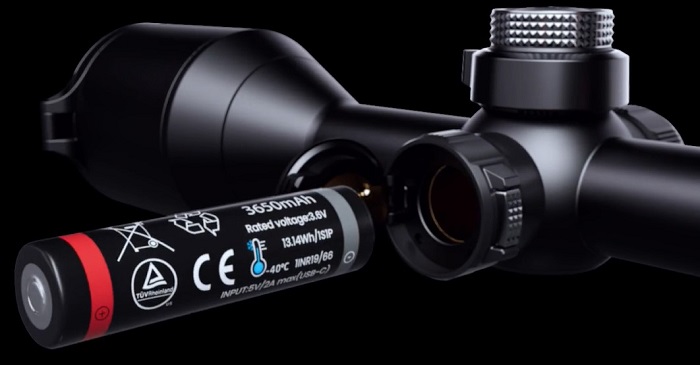

Энергосистема H50R состоит из встроенного аккумулятора емкостью 3650 мАч и съемного элемента 18650 на 3650 мАч. Для данной модели максимальное время автономной работы составляет 8 часов при температуре 22 °C.

При замене внешнего элемента питания поддерживается встроенной батареей. Аккумулятор 18650 можно устанавливать без определения положительной и отрицательной ориентации, что упрощает его замену в темноте. USB-C используется для зарядки встроенной батареи и подключения внешнего источника питания 5 В.

Магниевый корпус, защита и управление

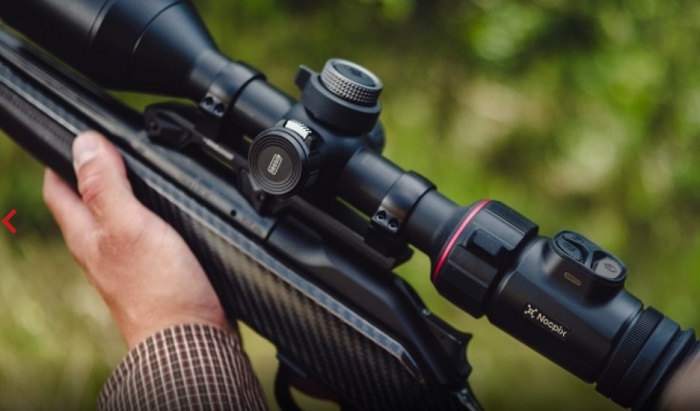

Корпус Nocpix Ace 2 H50R изготовлен из магниевого сплава, имеет размеры 383×70×92 мм и массу 920 г. Центральная труба диаметром 30 мм позволяет использовать распространенные кольца и моноблочные крепления соответствующего размера. Класс защиты IP67 и рабочий диапазон от -20 до +50 °C рассчитаны на полевую эксплуатацию, а допустимая энергия отдачи достигает 7000 Дж. Центральная фокусировка, Ocular Zoom 2.0 и переназначаемые функции кнопок позволяют управлять основными режимами прицела без изменения привычного вкладыша.

Тепловизионный прицел Nocpix Ace 2 H50R сочетает 640×512-сенсор с высокой чувствительностью, светосильную оптику 50 мм F0.9 и стартовое увеличение 3×. Дальность обнаружения 2600 м, LRF 2.0 до 1200 м и Ballistic Calculation 2.0 делают модель ориентированной на работу в дальней зоне, а 60 Гц, R+ 2.0 и Dual Clarity обеспечивают плавное и информативное тепловое изображение в динамичных и статичных сценах.
